CWB型磁力旋渦泵是本公司在多年生產W型旋渦泵的經驗基礎上進行改型設計的新型旋渦泵。該系列泵采用磁力傳動結構，無軸封，保證泵能點滴不漏的輸送介質，通過多家用戶使用證明，該系列泵既具有旋渦泵的小流量，高揚程的特點，又具有磁力泵無泄露的優點，因此，深受用戶的青睞。泵的過流部件采用1Cr18Ni9Ti不銹鋼，可無泄露輸送易燃、易爆、劇毒等化學介質。 型號
流量
m3/h揚程
(m)轉速
(r/min)電機功率
(kw)效率
(%)允許吸上高度
(m)葉輪直徑
(mm)重量
(Kg)
CWB20-20
0.72
20
2900
0.75
22
6
65
26
CWB20-40
0.72
40
2900
1.1
18
6
90
32
CWB20-65
0.72
65
2900
2.2
15
6
105
36
CWB25-25
1.44
25
2900
1.1
26
5
75
28
CWB25-40
1.44
40
2900
1.5
24
5
90
40
CWB25-75
1.44
75
2900
4
20
5
110
55
CWB32-30
2.88
30
2900
2.2
28
5
90
38
CWB32-50
2.88
50
2900
3
26
5
100
52
CWB32-75
2.88
75
2900
7.5
22
5
120
76
CWB32-120
2.88
120
2900
11
18
4.5
140
95
CWB40-40
5.4
40
2900
4
30
4
100
70
CWB40-90
5.4
90
2900
11
26
3.5
130
105
CWB50-45
9
45
2900
7.5
30
4
110
92
CWB65-50
14.4
50
2900
15
35
3.5
120
158

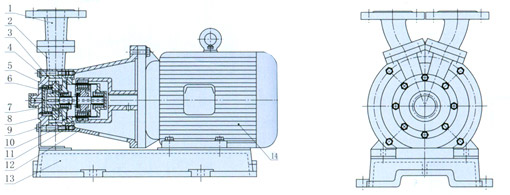

結構圖
| 1 | 進出口接管 | 2 | 泵殼 | 3 | 密封墊 | 4 | 泵蓋組件 | 5 | 葉輪 |
| 6 | 軸承 | 7 | 軸 | 8 | 止推環 | 9 | 隔離套 | 10 | 內磁組件 |
| 11 | 外磁組件 | 12 | 聯接架 | 13 | 底板 | 14 | 電機 |
